CNC serviço de usinagem

A DDPROTOTYPE fornece uma variedade de serviços de usinagem CNC de precisão, incluindo fresamento CNC, torneamento CNC, EDM e fio EDM e retificação de superfície. Com mais de 50 conjuntos Centros de usinagem de precisão CNC multi-eixo, mais de 40 engenheiros seniores com rica experiência profissional para controlar a tolerância dentro de 0.005 mm para suas peças de precisão. Se você precisar de um parceiro confiável de fabricação de prototipagem rápida para apoiá-lo, o DDPROTOTYPE será a melhor escolha para você. Continue aprendendo mais sobre nós ou entre em contato conosco agora para obter uma cotação instantânea.

serviços de usinagem cnc
serviços de torneamento cnc

O serviço de Fresagem CNC pode ser aplicado para a fabricação de peças sofisticadas e de alta precisão, como as peças com superfície curva 3D e geometrias complexas. A fresagem CNC é universal, precisa e repetível, pode usinar muitos tipos diferentes de peças de precisão de estrutura, incluindo furos, curvas, ranhuras, formas de ângulo e canais. Apenas uma vez de fixação necessária, e usando cortadores diferentes para obter a forma diferente, a tolerância pode ser controlada dentro de ± 0.005 mm.

Torneamento CNC com broca, broca expansiva, alargador, macho, matriz de rosqueamento e serrilhado e outras ferramentas correspondentes, usinagem de algumas peças redondas ou em forma de esfera e cônicas, bem como rosqueamento externo e interno especial. A precisão pode atingir 0.005 mm, a rugosidade da superfície pode seguir o padrão ISO 2632/1-1975 A menos que especificado de outra forma. Este método de processamento pode fabricar vários plásticos de engenharia e metais diferentes, como aço, cobre, alumínio, magnésio, PEEK POM PA ABS PP PC PMMA PTEF e assim por diante.

Vídeo de usinagem CNC | DDPROTÓTIPO

Capacidade de Usinagem CNC



Na DDPROTOTYPE, nossos maquinistas experientes podem criar peças de qualidade que atendem ou superam suas expectativas de precisão, qualidade e tempo de resposta. Podemos lidar com aço inoxidável, alumínio, titânio, latão e outros metais e plásticos de engenharia em peças precisas através de fresamento ou usinagem de torneamento para atender às diferentes necessidades dos clientes em diferentes áreas da indústria, como defesa nacional, automática, médica, eletrônica e robótica. a rugosidade da superfície pode seguir o padrão ISO 2632/1-1975 A menos que especificado de outra forma, Alta precisão para 0.005 mm. Dimensão especial por favor contato para obter detalhes.

O serviço de usinagem CNC na DDPROTOTYPE não se limita apenas à fabricação rápida de protótipos. pedidos, a quantidade pode começar de 10 peça a 1 k peças. Durante o processo de usinagem, para as dimensões especiais, providenciaremos inspeção no local. Quando as peças terminarem a produção, providenciaremos a inspeção de dimensões completas e forneceremos o relatório de inspeção antes da entrega. A DDPROTOTYPE também fornece a validação do projeto e o serviço de montagem. Contacte-nos agora para iniciar o projeto de usinagem CNC.

Carregue o arquivo CAD para info@ddprototype para receber cotação dentro de 12 horas.

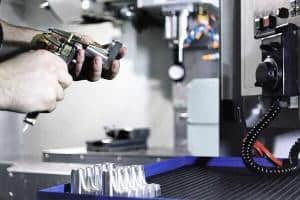

Inspeção de qualidade

Vantagem do nosso serviço de usinagem CNC

  • 1. A equipe de maquinista experiente resolveu muitos projetos complicados. Para projetos complexos e de alta precisão, temos uma série de soluções para furação profunda, espessura de parede fina, estrutura irregular e assim por diante.

  • 2. Existem mais de 100 máquinas internas de fabricação e teste, incluindo máquinas CNC Jingdiao de 3 e 5 eixos, CMM. Curso máximo de 2000/800/350mm. Tolerância de alta precisão para 0.005mm.dependendo dos requisitos do cliente.

  • 3. Localizado em Shenzhen China com cadeia de suprimentos completa, vários materiais opcionais atendem às suas necessidades especiais. Mais de 50 operadores com tempo de trabalho de 7*24 horas, encurtando seu cronograma de desenvolvimento e economizando custos. 3 a 7 dias de entrega em todo o mundo, 40% a 70% de desconto do que a Europa/América.

  • 4. Com mais de 20 anos de experiência em usinagem CNC, pode simplificar o caminho de usinagem para min, usinar peças no tempo mais rápido e entregar no prazo, o que pode economizar muito tempo de processamento e reduzir custos de usinagem.

Processo Auxiliar de Usinagem CNC

Para atingir alguns requisitos estruturais específicos, como estrutura rebaixada, ranhura profunda e estrutura vertical, usaremos fresadora manual, EDM, corte de arame, retificadora, máquina de perfuração profunda para auxiliar a usinagem para atender aos diferentes requisitos dos clientes em dimensões e estrutura .

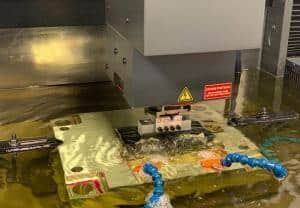

EDM é um importante processo de fabricação auxiliar de usinagem CNC, frequentemente usado na fabricação de moldes, mas também para algumas estruturas especiais de usinagem de protótipo. Usando eletrodos condutores de grafite ou cobre imersos no dielétrico, quando aplicados com uma corrente de alta tensão, faíscas são geradas na parede da ferramenta de cobre, removendo o excesso de material e atendendo aos requisitos críticos de ângulo de raio do cliente.

A retificação de superfícies é um processo de fabricação de peças com superfícies extremamente planas e lisas. Quando a peça de trabalho é fixada no acessório, ela se move para frente e para trás na superfície com um rebolo de precisão, assim a rugosidade da superfície pode ser muito melhorada.

protótipo de fabricação de baixo volume

Tolerância padrão para usinagem CNC



Sobre tolerância, salvo especificação em contrário, para fresamento CNC e peças de torneamento CNC, seguimos DIN-2768-1-fino padrão de tolerância; Para fundição a vácuo e peças de chapa metálica, seguimos o padrão de tolerância DIN-2768-1-média; Para peças de montagem a serem soldadas, seguimos a norma DIN-2768-1- tolerância grossa;
Antes de iniciar a usinagem, nosso engenheiro de programação, engenheiro de produção e engenheiro de qualidade discutirão o plano de usinagem do produto, se a tolerância pode ser alcançada e os acessórios e ferramentas de teste necessários. Para peças que precisam ser fabricadas em várias superfícies e exigem alta precisão, nós as testamos durante a usinagem e preparamos acessórios de teste de acordo com os requisitos para garantir a precisão.

As tolerâncias acima não se aplicam a peças de chapa metálica, peças de montagem soldadas e dimensões gerais acima de 400 mm. Para quaisquer requisitos especiais de tolerância, sinta-se à vontade para entre em contato com nossa equipe.

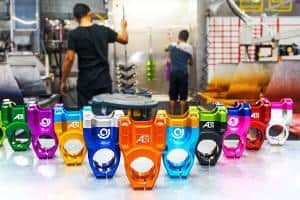

Serviço de acabamento de usinagem CNC



Para protótipo de aparência, a fim de mostrar o efeito intuitivo final do produto, muitos clientes precisam fazer uma variedade de acabamentos especiais de superfície de acordo com os requisitos de produção em massa; Nossa equipe está apta a lidar com anodização de alumínio (várias cores disponíveis de acordo com o número Pantone fornecido), passivação de aço, pintura metal/plástico, chapeamento plástico a vácuo, revestimento eletroforético, escovação, eletropolimento, polimento espelhado, serigrafia, etc., para atender a uma variedade de requisitos.

protótipos de robôs

OPÇÕES DE ACABAMENTO E PÓS-PROCESSAMENTO CNC

Como usinado (padrão)

Jateamento de contas

polimento

Tratamento térmico

Anodização

Escovar

Serigrafia

Passivando

revestimento em pó

Pintura

Gravura

Chapeamento……

rugosidade da superfície

A usinagem CNC é um processo de fabricação altamente preciso e preciso que pode criar peças com tolerâncias de até 0.005 mm. No entanto, a usinagem CNC deixa marcas de corte que criam um nível de rugosidade na superfície do protótipo acabado. Na fabricação, existem valores específicos de Ra que são considerados padrões da indústria, conforme especificado na ISO 2632-1. Estes são os valores que podem ser especificados durante a usinagem CNC. Eles variam de 12.5 um a 0.025 um e se aplicam a todos os tipos de operações de fabricação e pós-processamento.

rigidez da superfície
relatórios de inspeção dimensionais completos

Relatórios de Inspeção Dimensional Completo

relatórios de inspeção dimensionais completos

O acabamento superficial decorre do entendimento da taxa de endurecimento superficial de um determinado material. Não se preocupe. DDPROTOTYPE é a sua melhor escolha para serviços de usinagem e acabamento CNC de qualidade aos melhores preços. Oferecemos relatórios de inspeção dimensionais completos, para que você tenha certeza dos resultados desejados. Também realizamos diferentes processos de acabamento, desde anodização, galvanoplastia, jateamento de esferas até polimento, escovação e muito mais.

Para as peças com relações de montagem, realizaremos a montagem experimental antes da entrega, com o objetivo de garantir que as peças se encaixem bem quando o cliente as receber.

Ao mesmo tempo, para todas as peças com desenhos 2D, providenciaremos a inspeção de dimensões completas e enviaremos o relatório de inspeção ao cliente, que é o procedimento de trabalho interno mais importante da DDPROTOTYPE.

Embora a usinagem CNC seja versátil, ainda há algumas limitações de processamento por causa do design. Portanto, quando projetamos uma peça, devemos levar em consideração as regras de projeto para garantir o processo de usinagem CNC sem problemas. A limitação do projeto CNC deve-se principalmente à mecânica do processo, à geometria das peças e às limitações das ferramentas de corte.

Para aproveitar ao máximo a usinagem CNC, os projetistas precisam seguir as regras do projeto de fabricação para que o produto tenha viabilidade de usinagem. Se você precisar de suporte, podemos fornecer algumas sugestões para evitar a falha de usinagem devido a defeitos de projeto. Fizemos alguns defeitos de design básicos e comuns para referência.

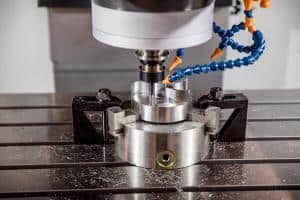

Centro de usinagem CNC avançado de 3 eixos

  • Se o seu protótipo não for muito complexo e seu orçamento for limitado, também é uma boa opção optar pelo serviço de usinagem CNC de 3 eixos. Também é uma escolha econômica. Em muitos casos, a usinagem CNC de 3 eixos é um método de usinagem de protótipo popular. DDPROTOTYPE comprou outros 20 conjuntos de equipamentos Jingdiao, a tolerância pode chegar a 0.005 mm. Quota Nosso equipamento de inspeção de qualidade, DDPEOTOTYPE, é totalmente capaz de atender às suas necessidades, até mesmo a qualidade superará suas expectativas.

  • A usinagem de 3 eixos é processada pelos eixos de avanço linear X, Y e Z.

    Características de usinagem: A direção da ferramenta de corte permanece constante durante todo o percurso de corte.

    Depois que as peças de usinagem são fixadas uma vez, o sistema CNC pode controlar a máquina-ferramenta para selecionar e substituir a ferramenta automaticamente de acordo com diferentes procedimentos de trabalho.

serviço de fabricação cnc

Alterando a velocidade do fuso da máquina-ferramenta, o avanço e a trilha de movimento da peça de trabalho relativa da ferramenta e outras funções auxiliares automaticamente, prosseguindo continuamente com fresamento, furação, rosqueamento e outros processos na peça de trabalho automaticamente.

Como o centro de usinagem pode ser centralizado, realize uma variedade de processos automaticamente, evite erros de operação manual, reduza o tempo de fixação da peça, medição e ajuste da máquina-ferramenta, o que melhora muito a eficiência e a precisão do processamento, com maiores benefícios econômicos.

Project_CNC_Machining_Capabilities

Centro de usinagem CNC de 5 eixos

Centro de usinagem vertical avançado de 5 eixos, modelo JDGR-400T, pode processar e fresar peças mais complexas com alta precisão. O serviço de usinagem CNC de 5 eixos levará seu processo de fabricação a um nível superior, até mesmo além das expectativas dos clientes. Peças complexas são perfeitas para GMU-400T. Com seus deslocamentos generosos e recursos de 5 eixos, você reduzirá facilmente as configurações e o manuseio de peças, enquanto aumenta a precisão entre os recursos.

Nossos centros de usinagem CNC de 5 eixos fazem peças torneadas e fresadas a partir de uma ampla variedade de materiais plásticos e de ligas metálicas – como alumínio, latão, níquel e aço, aço macio e inoxidável. Usamos software líder do setor, como Autodesk PowerMill e CGTech Vericut, e temos mais de 8,000 cortadores Gühring genuínos em estoque.

A usinagem CNC de 5 eixos é um meio eficaz de reduzir configurações e aumentar a precisão de peças complexas e multifacetadas. O JDGR 400T possui uma mesa de munhão de eixo duplo integrada com um prato de 400 mm de diâmetro que apresenta ranhuras em T padrão e um furo piloto de precisão para versatilidade de fixação. O munhão fornece -120 e 90 graus de inclinação e 360 ​​graus de rotação para fornecer excelente folga da ferramenta e grande capacidade de peças.

Centro de Usinagem CNC de 5 Eixos - JDGR 400T

Tolerâncias para o tamanho do recurso:

  • Padrão +/-.002mm

  • Mínimo +/-.002 para metal e +/-.003 para plástico

Tolerâncias para o diâmetro do furo:

  • Padrão +/-.002 mm

  • Mínimo +/-.0004 mm para metal e +/-.001 mm para plástico

Tolerâncias para Planicidade, Excentricidade, Cilindricidade, Perpendicularidade e outras geometrias:

  • Padrão+/-.005 mm

  • Mínimo +/-.002 mm é possível por geometria dependente

Curso de trabalho do eixo X/Y/Z: 450mm/680mm/400mm

Velocidade máxima: 20000 rpm

Capacidade do compartimento de ferramentas: 36

Usinagem CNC de 5 eixos
https://www.ddprototype.com/advantages-of-5-axis-cnc-machining/

Ajudando nossos clientes

Richard, dos Estados Unidos, nos encontrou através da busca no Google e fabricou uma capa de motor. A usinagem do protótipo é muito complexa, há muitas aberturas e os requisitos de tolerância são mais rigorosos. Richard é um designer industrial que trabalhou com muitos prototipagem empresas. Quando DDPROTOTYPE enviou o capô para Richard, Richard deu uma alta avaliação, indicando parceria estratégica de longo prazo com DDPROTOTYPE. Os colegas de Richard agora nos reconheceram completamente. Envie seus desenhos 3D, obtenha cotações competitivas e feedback dentro de 12 horas.



Materiais Plásticos e Metálicos



Temos em estoque mais de 60 materiais plásticos e metálicos de nível de engenharia que são adequados para várias aplicações de peças e indústrias. Os materiais variam de plásticos como ABS, policarbonato, nylon e PEEK a alumínio, aço inoxidável, magnésio e cobre.

VER Mais Materiais >>>>
